一、應(yīng)用背景

水泥的細(xì)度、比表面積、顆粒度都極大的影響著水泥產(chǎn)品的質(zhì)量，其中水泥顆粒度指標(biāo)在水泥生產(chǎn)過(guò)程中，從原料的粉磨到生料的煅燒、熟料與混合材料的粉磨，水泥成品的出廠都有著極大的影響，控制水泥的顆粒級(jí)配還能夠大大減少能耗，降低生產(chǎn)成本。因此，做好水泥的粒度檢測(cè)工作，為水泥制造企業(yè)指導(dǎo)企業(yè)生產(chǎn)過(guò)程和鑒別產(chǎn)品質(zhì)量具有重要作用。

粒度分布的測(cè)試一般有以下幾種方法：篩分法、沉降法、電阻法、顯微圖像法和激光散射法。在水泥顆粒度的測(cè)量中，篩分法與激光散射法是應(yīng)用最廣泛的方法。但針對(duì)顆粒粒度小于60μm的顆粒，篩分法的分辨能力是無(wú)法達(dá)到要求的。激光散射法以其操作簡(jiǎn)便快捷、測(cè)量準(zhǔn)確等特點(diǎn)而被廣大水泥生產(chǎn)企業(yè)所認(rèn)同。

二、檢測(cè)原理

激光散射法是由光源發(fā)出的單色相干光束，經(jīng)過(guò)擴(kuò)束鏡、傅立葉透鏡后，照射到樣品顆粒上，發(fā)生散射現(xiàn)象，散射光照射在一系列的光電探測(cè)器上，散射光的能量分布與顆粒粒度分布直接相關(guān)，根據(jù)反演運(yùn)算，就可以得到所測(cè)樣品的粒度分布情況。

激光粒度分析儀適用于各種粉體、懸浮液和乳濁液的顆粒粒度測(cè)量，在化工、制藥、水泥、新材料、陶瓷、土壤等企事業(yè)單位及高等院校、科研部門(mén)得到了廣泛的應(yīng)用。

濕法測(cè)量物質(zhì)的顆粒度，需要根據(jù)被測(cè)樣品的物理性質(zhì)，正確選用分散介質(zhì)和分散劑。測(cè)量水泥顆粒度時(shí)需要注意，因?yàn)樗嘣谒袝?huì)發(fā)生水解反應(yīng)，一般選用無(wú)水酒精做分散介質(zhì)。本文選用上海儀電物光生產(chǎn)的 WJL-636 全自動(dòng)激光粒度（濕法），對(duì)水泥顆粒度進(jìn)行檢測(cè)。

三、檢測(cè)所需儀器及試劑

1、儀電物光WJL-636全自動(dòng)激光粒度儀

2、水泥、無(wú)水乙醇、純凈水等

四、檢測(cè)步驟

1、加入分散介質(zhì)

2、打開(kāi)樣品循環(huán)

3、開(kāi)始基準(zhǔn)測(cè)量

4、關(guān)閉樣品循環(huán)

5、加入測(cè)量物料

6、攪拌器工作

7、超聲波工作

8、開(kāi)樣品循環(huán)

9、隨機(jī)讀取數(shù)

10、測(cè)量結(jié)束

11、數(shù)據(jù)記錄

12、打開(kāi)排液

13、自動(dòng)清洗

五、檢測(cè)結(jié)果與討論

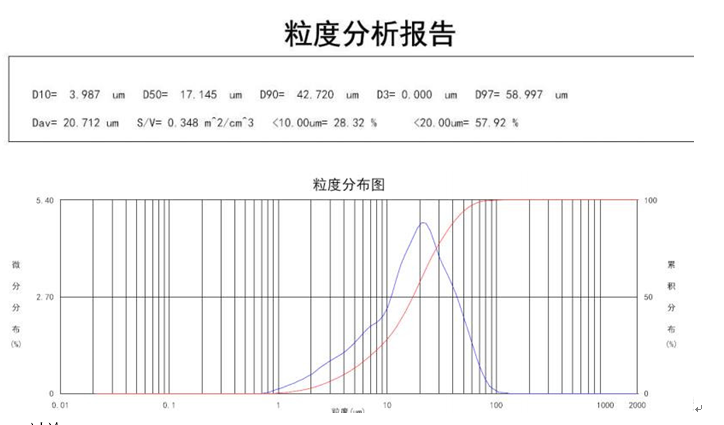

1、結(jié)果

2、討論

水泥顆粒級(jí)配是影響水泥強(qiáng)度的直接因素。水泥中粒度在 1μm 以下的顆粒在攪拌中會(huì)完全水化，對(duì)強(qiáng)度沒(méi)有貢獻(xiàn)，且會(huì)增加澆筑時(shí)的需水量。1-3μm 的顆粒含量高，3 天強(qiáng)度就高，同時(shí)需水量也會(huì)增加。1-32μm 的顆粒含量決定了 28天強(qiáng)度，由于 1-3μm 顆粒含量不宜過(guò)高，故 3-32μm 的顆粒應(yīng)越高越好，若強(qiáng)度指標(biāo)有較大幅度的富余，可以增加混合材添加量。32-65μm 顆粒含量對(duì)強(qiáng)度有貢獻(xiàn)，但貢獻(xiàn)率不高。65μm 以上顆粒對(duì)強(qiáng)度沒(méi)有貢獻(xiàn)，只起骨架作用。

（內(nèi)容來(lái)源上海儀電物光網(wǎng)）
